尖创科技近红外外脑成像系统

Aurora数据采集软件

Aurora为便携式近红外脑功能成像（fNIRS）系统数据采集软件，功能覆盖实验采集全流程，具体如下：

本软件支持对数据采集全过程进行丰富的参数设置，包括连接主机、通道布局选择以及采样率调节等；配备多脑区模版，可根据实验需求选择对应大脑区域，同时支持超扫描（Hyperscanning）扫描配置、自编通道及地形图设置。数据传输支持 Wi-Fi、USB 及本地存储三种方式，数据可实时显示并支持在线滤波等功能，能够实时呈现 2D mapping 图以及 Hb、HbO浓度变化曲线。在 Wi-Fi 局域网环境下，支持多设备接入同一局域网使用（最多可支持 10 台及以上，需配备 T-plink 专用路由器）。搭配同厂家三维定位分析软件，可更便捷地解决近红外成像或多模态结合测量中探头光极的定位问题，该软件与采集软件及分析软件可无缝结合使用。软件启动时可自动识别仪器，采用硬件加密方式，无需使用加密狗或授权码；具备自动增益调整功能，可确定每个通道的最佳放大增益，并对各通道信号质量进行反馈。支持不同颜色（绿黄红白）直观表达个体信号质量，信号质量检测指标包括但不限于信号水平、暗噪音、光源强度、变异系数等，数据显示形式包括线型、topoplot、3D plot、区平均等多种方式，同时支持实时超扫描地形显示，可呈现 oxyHb、deoxyHb、totalHb 数据。软件支持不同年龄段头模，如 ICBM152成人头模、新生儿 - 8 月龄婴儿头模；实验数据可自动输出为 SNIRF 文件格式，支持离线数据回放；在数据信号丢失或单体模式下，实验数据存储于设备中可随时找回。超扫描功能下，可通过 TTL、LSL、手动等多种方式进行标记触发，配备沉浸式脑结构认知学习软件，可3D沉浸式认知全脑53个脑区结构，各脑区结构配套对应的文字说明和音频，包含概述、结构、功能、相关障碍等资料，可进行爆炸、回归、变色、旋转等交互操作;对不同的脑区进行科学专业归类，例如基底神经节包含:伏隔核、苍白球、丘脑核、尾状核、壳核、黑质。

Sync Tool视频同步软件

Sync Tool支持与 fNIRS 采集过程同步的高清视频记录（每帧附带毫秒级时间戳），并且能接入多个基于 LSL 协议的标记流（ Marker Stream），实时显示Marker信息及LSL协议数据流信息，实现行为数据、刺激事件与 fNIRS 信号的精准同步采集。本软件可在fNIRS实验过程中自动记录任务事件，回放时能按事件快速跳转视频帧，并根据任意事件点导出指定时间范围内的视频片段，提升数据回溯效率。

nirslab数据分析软件

nirslab具有完善的NIRS数据处理，主要涵盖事件和数据编辑、伪迹移除与校正、探头位置编辑、动态显示动态显示血氧状态GLM为基础的SPM等功能。软件可直接读取.mat 格式、.nirs 格式数据以及 BIOPAC 设备生成的数据，mark 支持自主编辑，可设定持续时间、基线等参数，均可在软件内直接操作。在光源与探测器布局设置方面，可依照国际10-20系统进行布局，支持数字定位系统（Polhemus Patriot），并支持图形化显示光源 / 探测器布局，提供 2D 及大脑皮层等多种呈现方式。数据预处理功能丰富，可使用工具盒对测量数据进行预处理，排除噪音较大的数据通道，删除与实验无关的时间间隔，从数据和过滤中移除事件以排除实验无关的频带。软件包含事件和数据编辑功能，图形化事件编辑功能，支持多实验条件查看，具备伪迹校正与删除功能，同时提供完善的数据滤波功能，支持低通、带通、带通等多种滤波方式，也可选择不滤波处理，并支持原始数据导出。数据查看与激活脑区功能成像方面，支持以时间序列显示原始数据和处理后的数据，支持 Block average 蒙太奇视图，可通过 2D、头皮、大脑皮质、玻璃视图等显示 HB 和 HBO 状态，能够直观呈现实验过程中大脑皮层的动态血氧变化。数据分析功能可通过块平均（Block Averaging）按钮计算和可视化,通道及通道间比较，展示每个实验条件下数据的平均变化，并可与其他受试者的反应变化进行对比。血氧状态计算支持自由设定 DPF 系数、定制基线、调整光源探测器距离以及选择比尔朗伯定律等。此外，软件还支持编辑探针布局文件、分析数据导出、文件格式转换及批处理等其他实用功能。

NIRSite近红外光极布局软件

NIRSite提供可视化探头布局编辑，并有2D、3D头模可选，多自由度旋转头模方向，用户可配置不同头部模型的近红外光源、探测器和EEG 电极的布局方案，并且平台的头模型采用脑成像国际联盟公认的ICBM 152 模板，有头皮和大脑表面的交互式 3 D 渲染，多种头模可选，包含新生儿、0-8月龄婴儿、ICBM-152成人等。本软件支持用户手动放置近红外光源、探测器和EEG电极，实现近红外设备光源和探测器自由布局,并可同步编辑EEG探头、短距离通道设置，通过匹配算法将空间坐标的数值注册到头皮表面。平台含国际标准（10-5、 10-10和10-20）的多种布局图，同时包含32、64、96、128等通道的EEG布局图，能够解决近红外光极和EEG电极在同步兼容使用时的布局问题，且光极布局可以2D 或 3 D 形式呈现。NIRSite采用MNI 坐标系统，系统支持成人和婴幼儿人群的模板，可显示每个光源和探测器的坐标位置，且平台支持显示近红外通道中光源和探测器的距离数值，用户可自由查看。软件支持生成 montage文件兼容NIRStar和Aurora。1.Hyperscan超扫描模式数据采集软件，可同时控制多台硬件fNIRS主机，或者通过一台主机设备分配不同

的被试，进行多人同步采集

Hyperscan超扫描应用采集程序

Hyperscan程序是专门用于超扫描研究领域的超扫描应用程序，用于同时研究多个受试者的功能性神经血管激活。这允许用户连接不同的设备或分裂一个通过一个接口来管理Aurora实时采集软件的正常功能。用户可以像往常一样通过USB或Wi -Fi连接近红外主机，所有的数据和特定的事件触发器信息可以使用超级扫描进行完全同步。

Hyperscan超扫描模式数据采集软件，可同时控制多台硬件fIRS主机，或者通过一台主机设备分配不同的被试，进行多人同步采集；
Hyperscan超扫描采集软件在采集多个被试时，支持为每一个被试设置独立的近红外光源和探测器的布局，比如对被试A设置顶叶布局，被试B设置枕叶布局等等；
Hyperscan超扫描采集软件可同时控制每个被试的数据校准，开始采集、停止采集，并显示每个被试对应的硬件状态；
Hyperscan超扫描采集软件支持实现同时多个被试数据的实时显示，涵盖 2D 图以及 Hb、Hb0、HbT浓度变化曲线等内容。

1.Hyperscan超扫描模式数据采集软件，可同时控制多台硬件fNIRS主机，或者通过一台主机设备分配不同

的被试，进行多人同步采集

技术参数

2.Hyperscan超扫描采集软件在采集多个被试时，支持为每一个被试设置独立的近红外光源和探测器的布局光源

光源	8个光源，发射功率每波长为25mW（对人体无损害，婴幼儿可用）；光源类型为 LED ，检测波长为双波长760&850nm ，波长足够偏移血红蛋白的等位点波长，能精准获得HbO、HbR 浓度变化
探测器	8 个探测器，灵敏度 SiPD 低至 1pW ； APD 低至 0.1pW ；动态范围可达 80dBopt
光源和探测器布局	设备硬件及软件支持光源和探测器在10-20、 10-10 、 10-5标准导联系统的布局，同时在软件上也支持 10 - 20 国际标准导联系统的 montage 布局，从而实现与脑电电极的 10 - 20 国际布局兼容。
采样率	240Hz,可实时捕捉血氧响应信号。时分复用技术避免通道间数据干扰，测量更准确
主机	主机重量为970g ，携带方便，可穿戴。设备主机LED颜色指示灯实时显示系统状态信息，三灯全为蓝色表示设备运行正常，F1、F2灯蓝色、电源灯绿色表示设备正在启动，F1灯蓝色、F2、电源灯绿色表示设备无应答，F1灯为红色表示设备故障

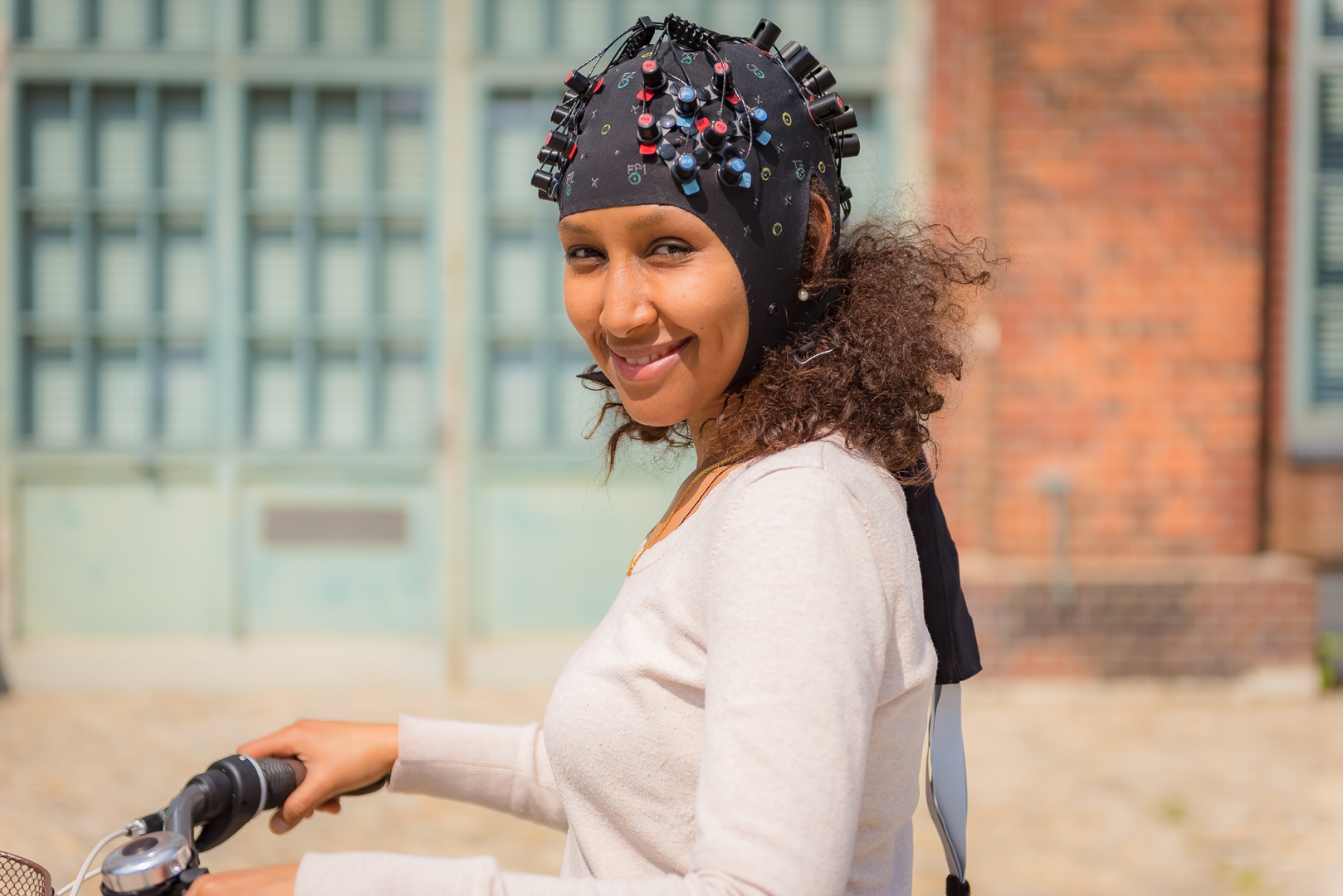

测量帽	测量帽标配54cm、56cm ，58cm ， 60cm头围的采集帽各1个。此外有不同型号可选，满足全年龄段被试使用，支持自由配置探头布局，用户可根据需求配置 ROI布局.根据人体功效学制作的弹簧帽装置，佩戴更为舒适，同时方便进行信号检测和调整。并且可自由设置光源和探测器的布局，实现不同区域（额叶、顶叶、枕叶、颞叶等）的大脑信号采集
大脑研究领域成熟有效的短距离探测方案	支持针对研究领大脑域成熟有效的短距离探测方案，8mm 可用的短距离通道模块，硬件和软件支持
设备数据传输模式	USB 、 WiFi ，同时配备本地存储机制，确保在意外情况下实现数据备份与复原能力。
触发标记	支持信号刺激电脑通过USB端口、无线方式对近红外系统进行触发标记信号，适配移动式做刺激呈现系统（如笔记本、电脑和手机），方便进行现场实验。
静态定标仿真器	配备静态定标仿真器，作为开展实验的对照，并可对实验数据进行验证，可用于设备信号质量对比校准。
探头设计	双头设计，佩戴舒适，与皮肤接触面大，便于拨开头发接触头皮，保证信号采集质量
有效通道	24个
兼容性	兼容 E-prime、matLab、Presentation、PsychoPy 等多种刺激呈现编译软件；支持 EEG、tDCS/TES、TMS、眼动仪、运动捕捉等多模态联用
支持超扫描功能	超扫描最大支持 10 名被试及以上；支持 3D 深度测量能力
供电模式	可插室电使用，内置电源/电池连续使用 6h

，比如对被试A设置顶叶布局，被试B设置枕叶布局等等。

扫描采集软件在采集多个被试时，支持为每一个被试设置独立的近红外光源和探测器的布

局

浓度变化曲线等内容。
